| 闡述雙電源自動轉換開關的特點，分類和工作步驟 |
| 2019-12-25 |

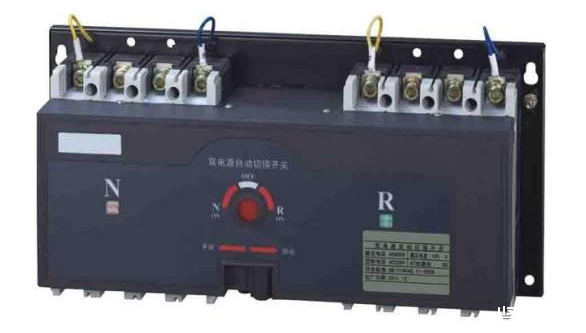

雙電源自動轉換開關，這種開關在我們生活的很多地方都有用到，許多公司和小區都有，它是一種可以在常用電源和備用電源之間進行自動轉換的開關。它是由一個或多個轉換開關電器和其他必要的電器組成，用來檢測電路，并且當常用電源出現故障時，通過雙電源自動轉換開關，自動將負載轉換到備用電源上，使用電設備能正常運行。是一種安全可靠、自動化的、使用范圍越來越廣泛的電氣。下面賢集網小編來為大家介紹雙電源自動轉換開關的特點、分類、工作步驟、二段式和三段式的區別、轉換條件、轉換時間、操作規范、正常工作條件、選型要點。一起來看看吧！
雙電源自動轉換開關的特點 1、帶有發電機氣動信號功能，當常用電源故障的時候，雙電源自動轉換開關的控制器發出啟動信號，就會自動啟動發電機。 2、機身帶有聯網接口，可以實現遙控、遙測、遙信、遙調等功能。 3、帶有消防控制電路。當消防控制中心進入控制器，兩臺斷路器都會自動進入分閘的狀態。 4、操作電機智能保護，自動轉換的參數在外部也可以設定。 5、具有短路、過載保護功能，過欠壓、缺相自動轉換功能，還有智能報警功能。 6、控制器采用單片機為控制核心，硬件簡單，功能強大，而且擴展很方便，非常可靠。 7、兩臺斷路器絕對不會同時合閘，因為斷路器之間有可靠的機械聯鎖裝置和電氣聯鎖保護。 8、電機裝有安全裝置，電機在超出110℃濕度和過電流狀態的時候會跳閘，故障次消除后就自動的投入工作。
1、ATS和STS STS（Static Transfer Switch），靜態開關，又叫靜態轉換開關，為電源二選一自動切換系統，第一路出現故障后STS自動切換到第二路給負載供電（前提第二路電正常且和第一路電基本同步），第二路故障的話STS自動切換到第一路給負載供電（前提第一路電正常且和第二路電基本同步），適合用于UPS-UPS，UPS-發電機，UPS-市電，市電等任意兩路電源的不斷電轉換，以上所有電源間都需要同步裝置已保證兩電源基本同步，否則STS無法切換。 （1）STS靜態切換開關 主要由智能控制板，高速可控硅，斷路器構成，其標準切換時間為≤8ms，不會造成IT類負載斷電，既對負載可靠供電，同時又能保證STS在不同相切換時的安全性。 （2）ATS自動轉換開關 ATS也稱ATSE（是Automatic transfer switching equipment的英文縮寫），自動轉換開關。ATS主要用在緊急供電系統，將負載電路從一個電源自動換接至另一個（備用）電源的開關電器，以確保重要負荷連續、可靠運行，ATS為機械結構，轉換時間為100毫秒以上，會造成負載斷電。適合照明、電機類負載，其中負荷開關派生的自動轉換開關采用雙列復合式觸頭、傳動機構、微電機預儲能、以及微電子控制技術，基本實現了零飛弧，驅動電機為聚氯丁橡膠絕緣濕熱型電機，裝有安全裝置在超出110℃溫度和過電流狀態時自動跳閘，待故障消失后即自動投入工作，很大程度保證了開關壽命。 2、雙電源自動切換開關主要分為PC級雙電源開關（整體式）和CB級雙電源開關（雙斷路器式） （1）PC級雙電源自動切換開關 PC級雙電源自動切換開關能夠接通、承載、但不用于分斷短路電流的雙電源，雙電源若選擇不具有過電流脫扣器的負荷開關作為執行器則屬于PC級自動轉換開關，不具備保護功能，但其具備較高的耐受和接通能力，能夠確保開關自身的安全，不因過載或短路等故障而損壞，在此情況下保證可靠的接通回路。 （2）CB級雙電源自動切換開關 CB級雙電源自動切換開關配備過電流脫扣器的雙電源，它的主觸頭能夠接通并用于分斷短路電流，雙電源應選擇僅具有短路電流脫扣器的斷路器作為執行器則屬于CB級自動轉換開關，具備選擇性的保護功能，能對下端的負荷和電纜提供短路保護，其接通和分斷能力遠大于使用接觸器和繼電器等其他元器件。
1、控制器檢測出電源故障的信息，給雙電源自動轉換開關發出指令，指示雙電源分斷出現故障的那一側電源。 2、分斷了出現故障的那一側電源之后，控制器繼續下一步的指示動作。這個時候二段式和三段式的下一步動作時不一樣的。 二段式：直接轉換到備用電源那一側繼續供電。 三段式：可以停留在中間零位，然后常用和備用電源都斷開，由控制器決定需不需要將負載轉到備用電源上。 3、當線路已經接在備用電源上以后，從常用電源轉換到備用電源的步驟已經完成了，但是這個時候雙電源自動轉換開關要保證以下三點： ①在常用電源沒有任何故障的是，雙電源自動轉換開關不能斷開常用電源的供應。 ②雙電源自動轉換開關必須具備耐受沖擊電流的能力。 ③當常用電源出現故障，備用電源正常的情況下，雙電源自動轉換開關必須要把負載轉換到備用電源上。
二段式的轉換狀態：常用電源供電---備用電源供電； 三段式的轉換狀態：常用電源供電---完全中間位置---備用電源供電； 1、即二段式的雙電源只有兩個工位，常用電和備用電，而三段式則有三個工位，除了常用電和備用電還有和中間位。PC級雙電源一般都是二段式，CB級的雙電源一般都是三個工位。這個中間位的作用是什么呢，其實中間位就是給雙電源自動轉換開關轉換的過程中有一個緩沖的時間，有利于滅弧，保證整個轉換的安全。 2、當常用電源出現故障，大負荷或者短路電路轉換開關轉到中間位，然后常用電源和備用電源同時斷電，如果這個時候備用電源的工作是正常的話，控制器就給勵磁線圈發出指令，開關接通備用電源，如果常用電源出現不正常的工作狀態時，開關就保持在中間位。這個時候控制器會對兩路電源進行連續的檢測，檢測出任意電源正常后，開關就轉換到正常的那一側電源，如果兩路電源都同時檢測出正常的時候，優先轉換到常用電源。 3、雙電源自動轉換開關被使用在很多重要的場合，承載著很重要的使命，大家都知道它的作用是在常用電源故障后自動切換到備用電源進行供電，在這個轉換過程中，它其實是有一定的延時的，因為它也是有一個工作流程的，那么這個轉換的過程具體是怎么樣的呢，接下來我們就來說說雙電源自動轉換開關具體是什么樣的情況下會進行怎么樣的轉換。 （1）當常用電源任何一相失壓的時候，開關延時3秒鐘左右，就會自動轉換到備用電源的那一側電路。 （2）當雙電源自動轉換開關處在斷開的位置的時候，常用電源一旦恢復正常供電，一樣也是延時三秒左右，不管備用電源是處于什么狀態，它是優先會轉換到常用電源。 （3）如果常用電源和備用電源都出現故障，那么雙電源開關就會自動的轉換到斷開關的位置。 （4）當常用電源和電源三相同時都失壓或者欠壓時，雙電源自動轉換開關就會失效，會處于原位置。 （5）如果備用電源是油機的供電系統，當常用電源任何一相出現故障，延時3秒左右，雙電源自動轉換開關就會轉到斷開位置。同時控制器發出啟動信號，當備用電源啟動完畢，經暖機延時三秒左右，開關就會轉換至油機備用電路。同樣的，如果在使用油機電路的時候，常用電源恢復正常，那么延時3秒左右，雙電源自動轉換開關就會自動轉到常用電源這一側。
雙電源自動轉換開關的轉換條件 我們需要ATSE的目的，就是需要在“特定”的條件下ATSE能夠自動可靠的轉換。這個“特定條件”就是ATSE的轉換條件，或轉換前提，是選擇ATSE首要考慮要素。 1、如果常用電源沒有故障，雙電源自動轉換開關就不能夠轉換。 這是許多用戶（甚至廠家）都忽視的問題。雙電源自動轉換開關的控制器必需能夠識別各種電壓的瞬間波動，包括非電源故障的短時失壓。例如，變電室低壓配電母聯開關切換屬于正常的電源中斷，不應該將母聯開關切換時的斷電判定為電源故障，需要能夠判定這種“正常”的斷電。控制器必須通過EMC試驗，不能夠在外部電磁干擾下誤動作。注：轉換條件由控制器的功能決定，對電源故障的判斷方式（包括故障類型的識別）是控制器的核心技術，一般產品資料是不會介紹的，完全看制造商的研發水平和行業經驗，需要設計師了解產品的判斷機理。 2、在電源故障狀況下必需轉換。 但由于電源故障種類很多（十幾種），所以，需要明確那些故障必需轉換。因為用戶需求的復雜性，一般供應商都提供多種功能的控制器，所以，設計時必需根據負載對電源質量的要求明確注明轉換條件，否則，因為雙電源自動轉換開關市場供應的混亂以及業主對ATSE了解不多，導致最后使用的產品往往就只能夠在完全失電一種條件下才能夠轉換，而其它電源故障（包括缺相、過欠電壓等）不會轉換，失去裝的意義。注：因為雙電源自動轉換開關的功能還沒有標準化，設計僅標注產品型號，并不能夠保證用戶了解所選型號的轉換條件，導致實際選用的產品與設計要求相差較大，建議設計注明轉換條件。例如任意相缺相、過壓、欠壓、頻率偏差、諧波等，其中，任意一相斷相必需轉換是最低的要求。高端的控制器，甚至能夠綜合檢查兩路電源的質量，自動接入電能質量較高的一路電源。
雙電源自動轉換開關轉換時間 雙電源自動轉換開關每一次轉換都是一個斷電過程，會對系統產生一些影響。從標準看，有五種轉換時間概念，有兩種轉換時間概念最有使用價值：一個是最小斷電時間（由開關本體的機構決定），一個是總轉換時間（即本體轉換時間＋控制器延時時間）。不同的負載和電源狀況，有不同的要求，需要給予注意。在確認轉換時間時，要注意有兩種時間轉換狀態，一種是從常用電源到備用電源，一種是從備用電源返回到常用電源。雙電源自動轉換開關的操作規范 1、當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。步驟： ①切除市電供電各斷路器(包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器)，拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。 ②啟動備用電源(柴油發電機組)，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。 ③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。 2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。步驟： ①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。 ②按柴油機停機步驟停機。 ③按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。 3、檢查各儀表及指示燈指示是否正常，啟動變壓器內冷卻風扇。
1、周圍空氣溫度上限+40℃;○周圍空氣溫度下限-5℃;○周圍空氣溫度24h的平均值不超過+35℃。 1、海拔：安裝地點的海拔不超過2000m。 2、大氣條件： 大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較底溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度+25℃,并考慮到因溫度變化發生在產品表面上的凝露。3、污染等級:污染等級為3級。 雙電源自動轉換開關選型要點 一、兩段式和三段式 我們在選擇雙電源自動轉換開關時，經常會遇到有人說兩段式或者三段式，其實這種說法是不正確的。根據雙電源的國標規定，雙電源的級別分為PC級和CB極，而不是大家所說的兩段式和三段式。所謂的兩段式和三段式，其實指的是雙電源的轉換觸頭，兩段式只有電源觸頭和備用電源觸頭，而三段式還多一個‘中間零位’。 二、PC級雙電源比CB級雙電源好 這種說法相信大家聽到的也不少，其實不管是什么東西，我們不能僅僅憑著性能或者某一方面的特點，就判定這個產品的優與劣。因為在不同的場合，我們要根據不同的需求選擇不同的雙電源。具體PC級雙電源是不是優于CB級雙電源，還是需要工程設計人員根據實際的情況和具體的需求等方面綜合的去考慮使用哪個比較合適，并沒有一個嚴格意義的定義。 三、PC極雙電源必須加配短路保護電器 很多用戶在選型時，就會認為PC級雙電源一定要加配短路保護電器。其實這個說法也不完全對，當然也不是完全錯。在考慮PC級雙電源具體要不要配加短路保護電器的時候，我們應該要看的是PC級雙電源自動轉換開關在使用的時候，能不能承受前端短路保護電器短路電流的沖擊。如果承受的住，就不需要再加裝，如果承受不住，就需要加。在選擇的時候，要參考制造商提供的雙電源額定限制短路電流的保護電氣類型的參數。 |
